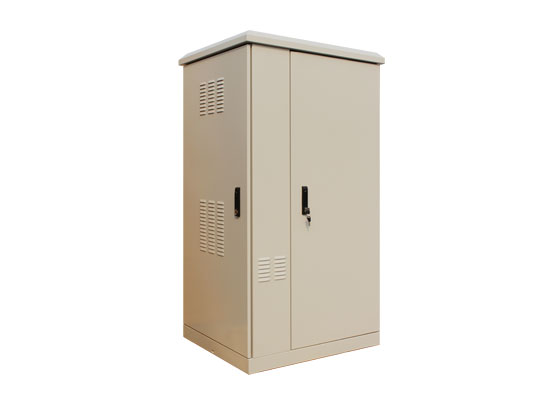

AET系列户外恒温机柜

♦ 产品特点

AET系列机柜具有很高的综合防护性能,是一款配备了机柜专用空调和半导体加热器的户外恒温机柜。柜体采用双层隔热结构,配以完全独立的内外空气循环系统,可以为用户设备提供一个完全不受机柜外部环境影响的理想运行环境。AET系列机柜不仅实现了坚固、防水、防尘、防腐蚀的物理要求,还集成了微环境监控系统,可以对机柜内部供电、防盗和环境状况进行实时监测和调控,避免因温度过高过低、漏水、积尘、外力撞击、非法入侵或者供电异常等现象影响柜内设备的正常运行,造成数据丢失或系统瘫痪等严重后果。

AET系列机柜的成功应用,可以有效提高用户设备的可靠性和稳定性,延长设备的使用寿命。同时还可以减轻维护人员的巡视和检修负担,把各自独立运行的设备有机的结合起来,实现无人值守或少人管理,使机柜型接入点达到一个全新的管理水平。

aet1

♦ 工艺特点

采用优质镀锌钢板制作,可选不锈钢板和铝板;
整台机柜由箱体、防护顶盖、和底座三部分组成;
壁板、柜门及顶盖均为双层钢板,夹层间填充隔热保温材料;
表面静电喷涂处理,RAL7035色。另有多种颜色可选;
柜体分为左右两个独立的空间,左侧为空调系统区,右侧为用户设备区。
壁板、柜门及顶盖均为双层钢板结构,夹层间填充隔热保温材料。
空调系统区为侧向开门,用户设备区为前、后开门。
所有柜门采用隐藏式锌合金铰链安装,并装配有防风限位器。
所有柜门装配户外专用全钢锁具,锁芯装配防护盖板,锁体装配三点锁止装置。
槽式门口,安装有钢骨密封橡胶条,紧贴门板内侧面,防水、防尘。
柜内装配标准19英寸机架,通用性强。
柜内标配横向理线横槽和纵向理线器,并标配两层非机架式设备安装托板。
柜内还标配了存放检修记录等资料的文件筐,适合存放A4尺寸的各类资料。



空调冷风口 半导体加热模块 结构特征



♦ 空调特征和主要参数

  1. 机柜专用空调:专为机柜内部恒温而设计的制冷压缩机工业空调。
  2. 无凝水设计:采用独特的冷凝管理系统,使冷凝水适时挥发,同时采用双保险的冷凝水收集装置,杜绝了冷凝水的渗漏。
  3. 内外空气独立循环:隔绝了机柜内外空气的流动,提升制冷降温效果,同时有效阻止机柜外部灰尘、湿气、腐蚀性气体等进入机柜内部
  4. 采用环保耐高温制冷剂R134a,环保、节能、高效,工作环境温度可高达60℃。
  5. 采用高性能、工业级的轴流风机和离心风机,提供最大的散热性能。
  6. 制冷量自340W到3200W有多种规格可选,以满足不同的应用需求。
  7. 电源:220~240VAC、50Hz

♦ 功能特点

  1. AET系列机柜集成了微环境监控系统,可以根据用户设置对机柜内部环境进行智能调控,以达到降低用户对站点的维护成本,保障用户设备运行稳定,减小故障率,延长使用寿命的目的。

    微环境监控系统由主控单元、各类传感器、和调控设备组成,主控单元见下图所示:

► 标准功能

  1. 温度监测:监测机柜内部环境温度。
  2. 智能散热:根据用户设置的温度上限值智能启动空调对机柜内部进行散热降温。
  3. 智能加热:根据用户设置的温度下限值智能启动加热器对机柜内部进行加热升温。
  4. 高低温越限报警:根据用户设置的高、低温报警值,启动本地声光报警器工作及通过通讯接口向用户发送报警信息。
  5. 夜间照明:前、后双LED照明,分别与前、后柜门联动(柜门打开时照明自动开启)。
  6. 柜门状态监测:监测机柜前门和后门状态,实时向用户提供柜门状态信息。
  7. RS232通讯:可以将各项环境数值及报警信息等上传给远程计算机,也可以接收远程计算机下发的控制指令

► T2类可选功能

  1. 湿度监测:监测机柜内部环境湿度。
  2. 能除湿:根据用户设置的湿度上限值智能启动除湿设备对机柜内部进行除湿。
  3. 烟雾监测:监测机柜内部烟雾状况,提供实时报警。
  4. 震动监测:监测机柜震动,提供实时报警。
  5. 水浸监测:监测机柜内部漏水,提供实时报警。
  6. 短信报警:机柜内部环境因为各种原因触发报警时,通过GSM模块向用户预设的手机发送报警信息

► C类可选功能

  1. C类可选功能包含全部T2类可选功能及下列功能。
  2. 电子门禁:柜门安装电控锁系统,具备权限的用户可以通过密码、IC卡或指纹取消门禁打开柜门。系统还可以分析区分正常开门和非法入侵,并向用户提供非法入侵报警信息。
  3. 供电监控:监测机柜供电系统电流和电压值,用户还可以向机柜系统发送控制指令以切断或接通供电。
  4. 远程集中监控:通过互联网,用户可以在一台计算机上对分别安装于各个地方的多台机柜系统进行实时监控

♦ 选型指南







► 常用型号列表

型号

外形尺寸 (单位: mm )

机架规格

调温参数

H

W

D

W1

D1

UH

UW

UD

制冷量

制热量

 AET19608C340H0

 800

 850

 600

 890

 640

 11U

 19″

 210mm

 340W

 0

 AET19610C650H0

 1000

 870

 600

 910

 640

 15U

 19″

 360mm

 650W

 0

 AET19612C650H0

 1200

 870

 600

 910

 640

 20U

 19″

 360mm

 650W

 0

 AET19618C1100H0

 1800

 920

 600

 960

 640

 34U

 19″

 360mm

 1100W

 0

 AET191018C1600H0

 1800

 920

 1000

 960

 1040

 34U

 19″

 760mm

 1600W

 0

 AET19620C1600H0

 2000

 920

 600

 960

 640

 38U

 19″

 360mm

 1600W

 0

 AET19820C2000H0

 2000

 970

 800

 1010

 840

 38U

 19″

 560mm

 2000W

 0

 AET191020C2500H0

 2000

 970

 1000

 1010

 1040

 38U

 19″

 760mm

 2500W

 0
